安装手册

# 前言

# 产品简介

金蝶Apusic应用性能管理平台（Apusic Application Performance Management，以下简称AAPM）是金蝶天燕云计算股份有限公司经过多年经验积累，维护实践、自主研发和技术创新的一体化云原生监控平台产品。

AAPM 从业务视角对业务应用进行性能监测、分析、诊断，提高企业应用的可靠性和质量，保证用户得到良好的服务，以便发生故障的时候，能够快速定位和解决问题，降低IT总拥有成本。

# 范围和读者

本手册介绍AAPM产品安装相关的内容，主要适用于实施人员，维护人员等。

# 文档导航

章节 内容概述
1. 前言 文档范围，约定内容
2. 系统环境要求 安装产品所需的软硬件环境
3. 安装准备 产品安装前部署软件
4. 安装Web控制台 Web控制台安装过程说明
5. 启动应用性能管理 应用性能管理服务安装过程说明

# 约定与术语

一些约定的缩略词诠释：

  • AAPM

金蝶Apusic应用性能管理（Apusic Application Performance Management）

# 系统环境要求

AAPM产品支持Windows Server、Linux（包括采用龙芯和飞腾国产芯片的Linux服务器）、Unix等多个操作系统平台的安装部署，本章以Linux X86-64 环境为例介绍ApusicAPM产品安装过程。

# 环境要求

表格 2‑1 软件及操作系统环境要求

组件 要求
操作系统 Linux Red Hat 5.2或以上(及其他Kernel 2.25或以上linux版本)
CPU Intel(R) Xeon(R) CPU E5-2640 v4 @ 2.40GHz或以上
MySQL 5.6或以上
Redis 3.0或以上
内存 16G或以上
硬盘 可用空间1T或以上
浏览器 FireFox 70及以上、Chrome 60及以上、IE 11及以上

# 推荐配置

安装ApusicAPM产品的推荐配置见下表：

表格 2‑2 推荐配置

组件 要求
操作系统 Linux
CPU Intel(R) Xeon(R) CPU E5-2640 v4 @ 2.40GHz或以上
MySQL 5.6或以上
Redis 5.0或以上
内存 16G或以上
硬盘 可用空间1T或以上
浏览器 Chrome 60及以上、FireFox 70及以上

# 安装Web控制台

如果您已经安装AMP平台产品，则已经默认包含了Web控制台，您无需重复安装。请跳过本章节，直接参照第4章的说明，安装应用性能管理服务并注册到平台，即可使用ApusicAPM产品。

如果您需要部署独立的ApuiscAPM产品，请按照本章安装指引说明进行Web控制台的安装。

# 产品介质说明

Web控制台组件相关安装介质如下：

组件名称 | 文件名 | 说明 --|--| Web控制台 | amp-console-prod-xxx.tar.gz | Web统一控制台，SpringBoot应用

表格4- 1Web控制台产品介质

# 安装Web控制台

# 安装准备

  • JDK

Web控制台应用运行需要JDK8 环境，参考附录5.1节安装说明

  • Redis

Web控制台运行需要Redis缓存服务，参考 附录5.2节安装说明。

  • MySQL数据库

系统默认推荐使用MySQL，参考附录5.3节MySQL的安装说明，如已经安装请跳过。如果你使用其他类型的数据库，请参考对应厂商说明帮助手册进行安装。

# 安装说明

创建ApusicAPM产品安装根目录，指定${PATH} 为实际路径，将amp-console-prod-xxx.tar.gz解压到对应目录及完成产品包安装，/${PATH}/ApusicAPM/amp-console为产品解压后的目录。

# mkdir –p /${PATH}/AMP
# tar –zxvf amp-console-prod-xxx.tar.gz –C /${PATH}/AMP
1
2

如上，即完成Web控制台应用的解压工作，接下来修改相关参数配置。

# 配置参数

  1. 修改amp-console/conf/application.yml文件，该配置文件为SpringBoot应用的默认配置文件，active的值为prod，其对应生效的文件是application-prod.yml,采用的是MySQL数据库连接配置。

系统中提供如下可选的配置文件:

文件名 说明
application-dev.yml H2数据库作为持数据持久化存储的配置，开发环境阶段使用，生产环境不建议使用
application-prod.yml MySQL数据库作为数据持久化存储的配置，默认使用用该文件
application-samle-dm.yml 达梦数据库作为数据持久化存储的配置
application-sample-gbase8s.yml 南大通用Gbase8s作为数据持久化存储的配置
application-sample-kingbasees.yml 人大进仓KingbaseES作为数据持久化存储的配置
application-sample-shentong.yml 神舟通用数据库作为数据持久化存储的配置

表格4- 2Web控制台应用配置文件

  1. 用户可根据实际部署环境修改application.yml文件中的active值为prod、sample-kingbasees、sample-dm、sample-shentong、sample-gbase-8s来切换不同环境的配置。

下面以采用MySQL配置的application-prod.yml文件为例，说明相关主要参数配置。

vi /${PATH}/AMP/amp-console/conf/application-prod.yml
1

  • server.port 参数指定了该web应用的默认端口，默认值为9000

  • spring.redis指定了应用连接Redis相关配置，需要根据实际部署环境进行修改。

    • timeout 为超时时间，默认3600s

    • host为redis的ip地址，默认值localhost

    • port为redis端口，默认值6379

    • password 为redis连接密码

  • spring.datasource 为数据库连接配置， 需要根据实际部署环境进行修改。

  • url为数据库JDBC连接配置，包含数据库地址、端口、数据库名称等参数

  • Username 指定数据库连接用户名

  • Password 指定数据库连接密码

配置参考样例如下：

server:
  port: 9000
  servlet:
context-path: /
  redis:
    timeout: 3600
    host: localhost
    port: 6379
    password: root
datasource:
type: com.zaxxer.hikari.HikariDataSource
    url: jdbc:mysql://localhost:3306/amp_console?useUnicode=true&characterEncoding=utf8&useSSL=false&useLegacyDatetimeCode=false&serverTimezone=UTC
    username: root
    password: root
  <省略其他>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

# 初始化数据库

1.登录mysql数据库。

mysql -uusername –ppassword
1

2.执行amp-console/sql/mysql目录下的create.sql数据库创建脚本文件，initial.sql数据库初始化脚本文件，初始化应用性能管理数据库。

create database amp_console;
use amp_console;
source /${PATH}/AMP/amp_console/sql/mysql/create.sql;
source /${PATH}/AMP/amp_console/sql/mysql/initial.sql;
exit
1
2
3
4
5

# 安装后工作

# 了解产品目录结构

目录 包含
bin 控制台组件的启动脚本。
boot 控制台程序的jar文件。
conf 一些配置文件。
lib 应用程序依赖的一些jar包。
sql 控制台对应的amp_console数据库多种版本的sql创建及初始化脚本文件。
HELP.md 帮助文档，对控制台项目的补充说明。

表格4- 3amp-console控制台目录结构

# 启动Web控制台

  1. 修改完amp-console的配置文件后，后台启动Web控制台。
nohup /${PATH}/AMP/amp-console/bin/startup.sh &
1
  1. 查看Web控制台运行状态，若端口9000存在，表示启动成功。
netstat -lntp | grep 9000
1

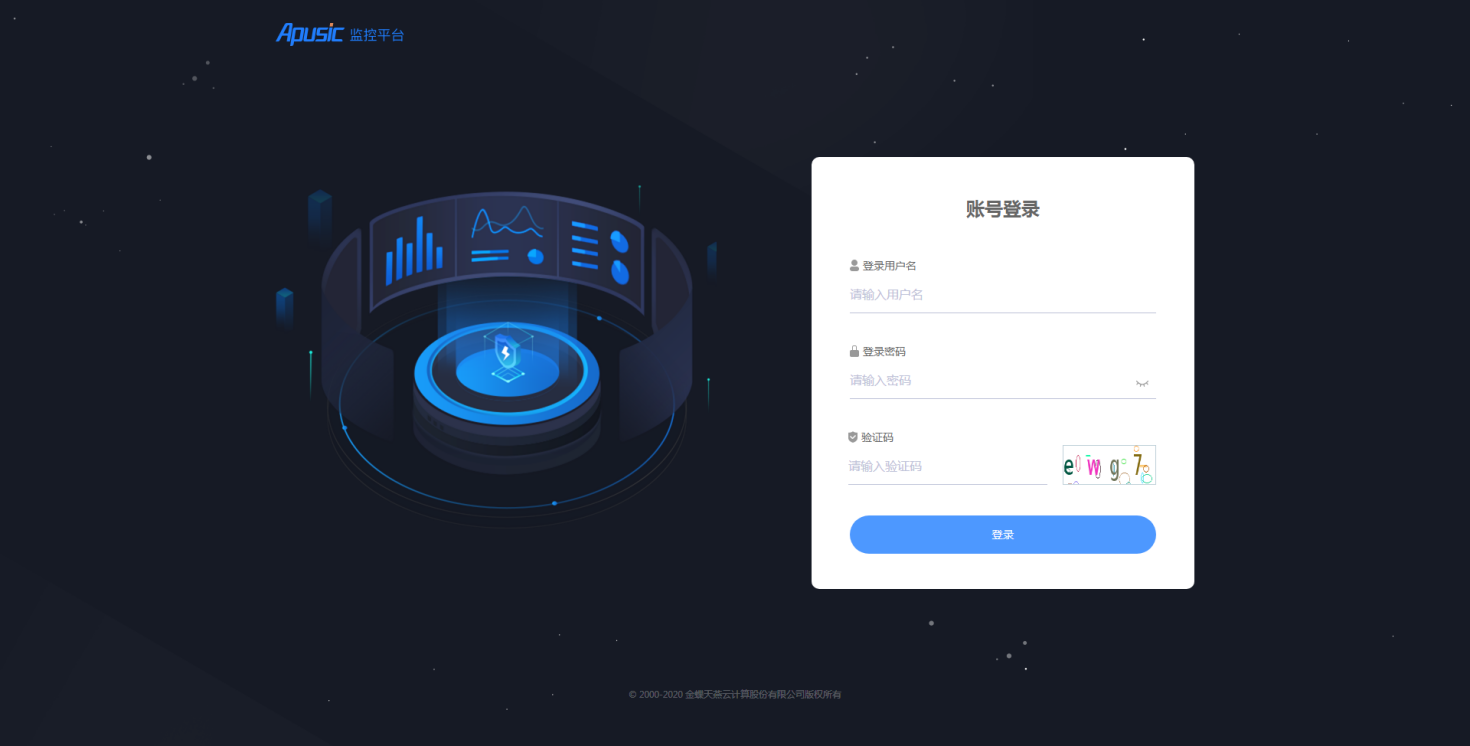

  1. 访问浏览器验证：http://amp-console_ip:9000,出现如下图4-1登录页面，输入用户名：admin和密码：admin，登录成功，则表明部署成功。

图4- 1登录页

# 停止运行服务

目前可以根据端口号查找出该应用程序的进程，使用kill命令终止Web控制台进程。

# netstat -lntp | grep 9000
tcp6       0      0 :::9000       :::*            LISTEN      19358/java
# kill -9 19358
1
2
3

# 卸载服务

删除ApusicAPM安装部署目录，即可完成卸载控制台操作。

rm –rf /${PATH}/AMP/amp-console
1

# 安装应用性能管理服务

# 产品安装介质

应用性能管理相关安装介质如下：

组件名称 文件名 说明
应用性能管理 apusic-skywalking-apm-bin.tar.gz 应用性能管理组件，WEB 应用及APM的后端OAP 服务

图4- 1应用性能管理产品介质

# 安装应用性能管理

# 安装准备

  • JDK

APM服务端和Web管理端应用运行需要JDK8 环境，参考附录5.1节安装说明。

  • ElaticSearch

APM服务端存储采用ElaticSearch，参考附录5.4节安装说明。

  • MySQL数据库

系统默认推荐使用MySQL，参考附录5.3节MySQL的安装说明，如已经安装请跳过。如果你使用其他类型的数据库，请参考对应厂商说明帮助手册进行安装。

# 安装说明

创建AMP产品安装根目录，指定${PATH} 为实际路径，将apusic-skywalking-apm-bin.tar.gz解压到对应目录及完成产品包安装，/${PATH}/AMP/apusic-skywalking-apm-bin为产品解压后的目录。

mkdir –p /${PATH}/AMP
tar -zxvf apusic-skywalking-apm-bin.tar.gz –C /${PATH}/AMP
1
2

如上，即完成应用性能管理的解压工作，接下来修改相关参数配置。

# 配置参数

修改apusic-skywalking-apm-bin/config/application.yml配置文件。

vim /${PATH}/AMP/apusic-skywalking-apm-bin/config/application.yml
1

修改clusterNodes: ${SW_STORAGE_ES_CLUSTER_NODES:localhost:9200}的localhost为Elasticsearch存储所在的ip，多个以逗号隔开，修改完成后，wq保存并退出（先按Esc，接着输入 :wq）。

storage:
  selector: ${SW_STORAGE:elasticsearch}
  elasticsearch:
    nameSpace: ${SW_NAMESPACE:""}
    clusterNodes: ${SW_STORAGE_ES_CLUSTER_NODES:localhost:9200}
    protocol: ${SW_STORAGE_ES_HTTP_PROTOCOL:"http"}
    trustStorePath: ${SW_STORAGE_ES_SSL_JKS_PATH:""}
    trustStorePass: ${SW_STORAGE_ES_SSL_JKS_PASS:""}
    user: ${SW_ES_USER:""}
    password: ${SW_ES_PASSWORD:""}
    secretsManagementFile: ${SW_ES_SECRETS_MANAGEMENT_FILE:""}
1
2
3
4
5
6
7
8
9
10
11
  1. 编辑apusic-skywalking-apm-bin/webapp/webapp.yml配置文件。
vim  /${PATH}/AMP/apusic-skywalking-apm-bin/webapp/webapp.yml
1

  • server.port 参数指定了该web应用的默认端口，默认值为9080。

  • spring. listOfServers ApusicAPM平台后端地址， 需要根据实际部署环境进行修改。

  • amp为相关连接配置信息，需要根据实际部署环境进行修改。

  • amp.consol.url 为web控制台 amp-console应用的部署地址，默认http://localhost:9000

  • spring.datasource 为数据库连接配置， 需要根据实际部署环境进行修改。

  • url为数据库JDBC连接配置，包含数据库地址、端口、数据库名称等参数

  • Username 指定数据库连接用户名

  • Password 指定数据库连接密码

  1. 修改listOfServers: 127.0.0.1:12800的127.0.0.1为SkyWalking Server所在的ip，多个以逗号隔开，修改控制台URL：http://localhost:9000 (opens new window)，配置参考样例如下：
server:
  port: 9080
collector:
  path: /graphql
  ribbon:
    ReadTimeout: 10000
    # Point to all backend's restHost:restPort, split by ,
    listOfServers: l27.0.0.1:12800
amp:
  console:
    url: http://localhost:9000
1
2
3
4
5
6
7
8
9
10
11
  1. 如果选择MySQL数据库存储，则修改下面的MySQL的数据库配置，配置参考样例如下：
spring:
  datasource:
    type: com.zaxxer.hikari.HikariDataSource
    url: jdbc:mysql://localhost:3306/amp_apm_webapp?useUnicode=true&characterEncoding=utf8&useSSL=false
    username: root
    password: root
    hikari:
      data-source-properties:
        cachePrepStmts: true
        prepStmtCacheSize: 250
        prepStmtCacheSqlLimit: 2048
        useServerPrepStmts: true
1
2
3
4
5
6
7
8
9
10
11
12
  1. 如果选择KingBase数据库存储，注释上一步骤MySQL数据库数据源配置，取消注释KingBase数据库数据源配置，修改KingBase数据库配置内容，配置参考样例如下：
# KingBase数据库数据源配置
  datasource:
    type: com.zaxxer.hikari.HikariDataSource
    driver-class-name: com.kingbase8.Driver
    url: jdbc:kingbase8://127.0.0.1:54321/amp_apm_webapp
    username: system
    password: system
   hikari:
     poolName: Hikari
      auto-commit: false
      useServerPrepStmts: true
<省略其他>
1
2
3
4
5
6
7
8
9
10
11
12

如果选择其他国产数据库存储（达梦，神通，GBase-8s），和KingBase数据库存储一样，注释MySQL数据库配置信息，修改数据库配置信息。修改数据库连接地址，数据库名，账户，密码信息。

# 初始化数据库

ApusicAPM采用Elasticsearch存储数据，需要提前安装好Elasticsearch。数据库安装部署请参考第3.3章MySQL安装步骤说明，其他类型数据库请参考厂商安装部署文档。下面以mysql数据库的初始化为例，其他厂商数据库初始化类似。

  1. 登录mysql数据库。
mysql -uusername –ppassword
1
  1. 执行apusic-skywalking-apm-bin/sql/mysql目录下的create.sql数据库创建脚本文件，initial.sql数据库初始化脚本文件，初始化应用性能管理数据库。
create database amp_apm_webapp;
use amp_apm_webapp;
source /${PATH}/AMP/apusic-skywalking-apm-bin/sql/mysql/create.sql;
source /${PATH}/AMP/apusic-skywalking-apm-bin/sql/mysql/initial.sql;
1
2
3
4

# 安装后工作

# 了解产品目录结构

应用性能管理用于实时监控应用，安装后的产品安装包目录结构如下

目录 包含
bin 应用性能管理平台组件的启动执行脚本
agent 存放APM探针
licenses 存放Licenses的txt文本信息
config 一些配置文件
oap-libs 应用程序依赖的一些jar包
sql 平台对应的apm多种数据库版本的sql创建及初始化脚本文件
webapp 前端UI包
share_config 存放探针下载包
tool 存放一些工具
LICENSE 授权文件信息
NOTICE 注意项文档，对配置管理平台项目的注意项说明
HELP.md 帮助文档，对配置管理平台项目的补充说明

表格4-1应用性能管理目录结构

# 启动应用性能管理

  1. 修改完apusic-skywalking-apm-bin的配置文件后，后台启动应用性能管理。
/${PATH}/AMP/apusic-skywalking-apm-bin/bin/startup.sh
1
  1. 检查apusic-skywalking-apm-bin是否正常启动，输入查看web界面端口9080和后台端口11800命令，若端口存在，表示启动成功。
netstat -lntp | grep 9080
netstat -lntp | grep 11800
1
2

# 注册为平台服务

应用性能管理服务部署完成并注册为平台服务后，用户才可以访问使用。

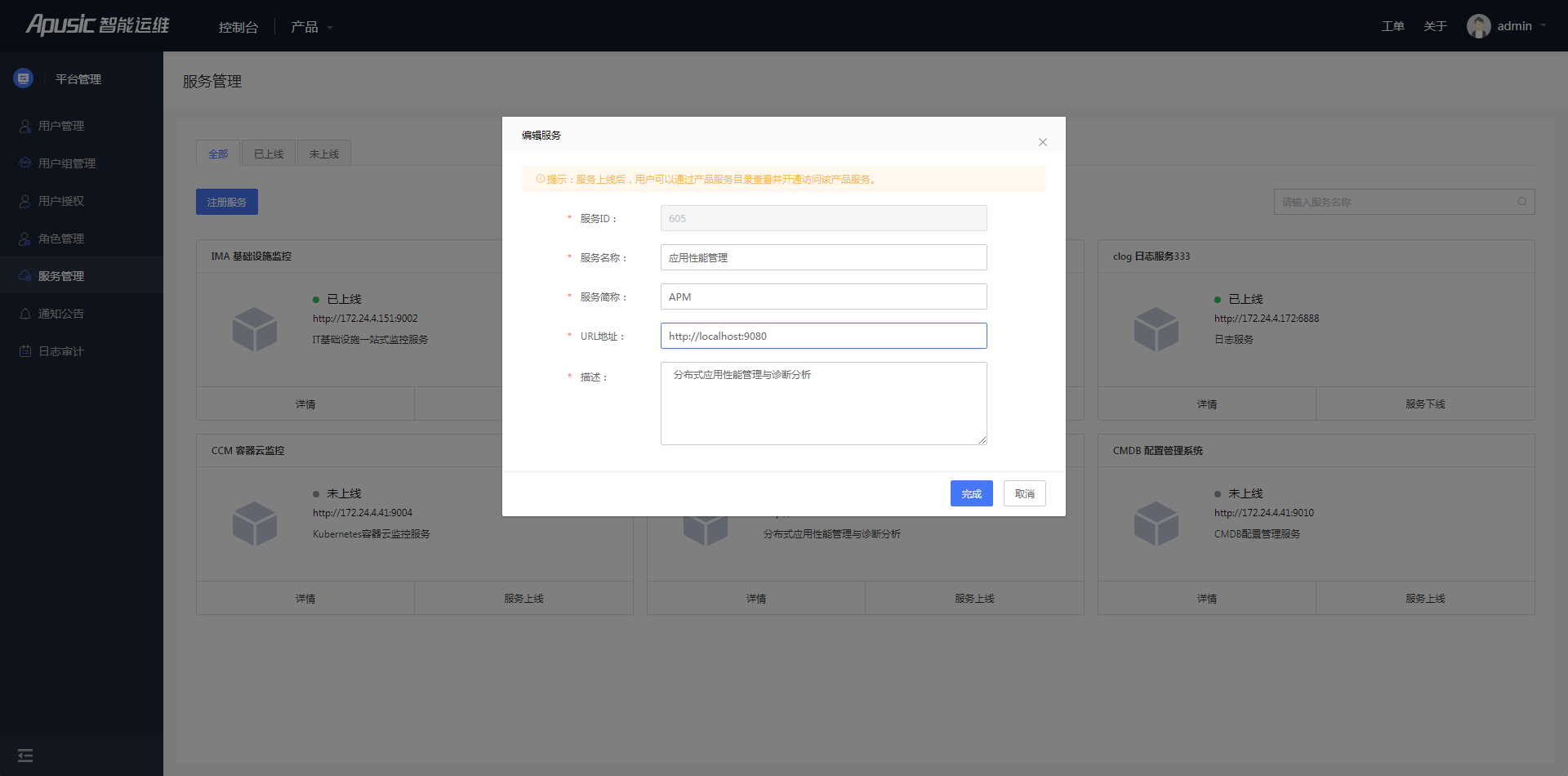

登录访问Web控制台，选择【平台管理】->【服务管理】。编辑【应用性能管理】服务URL址。修改完成，点击服务上线，完成应用性能管理服务的注册和上线。

图4- 2注册应用性能管理服务

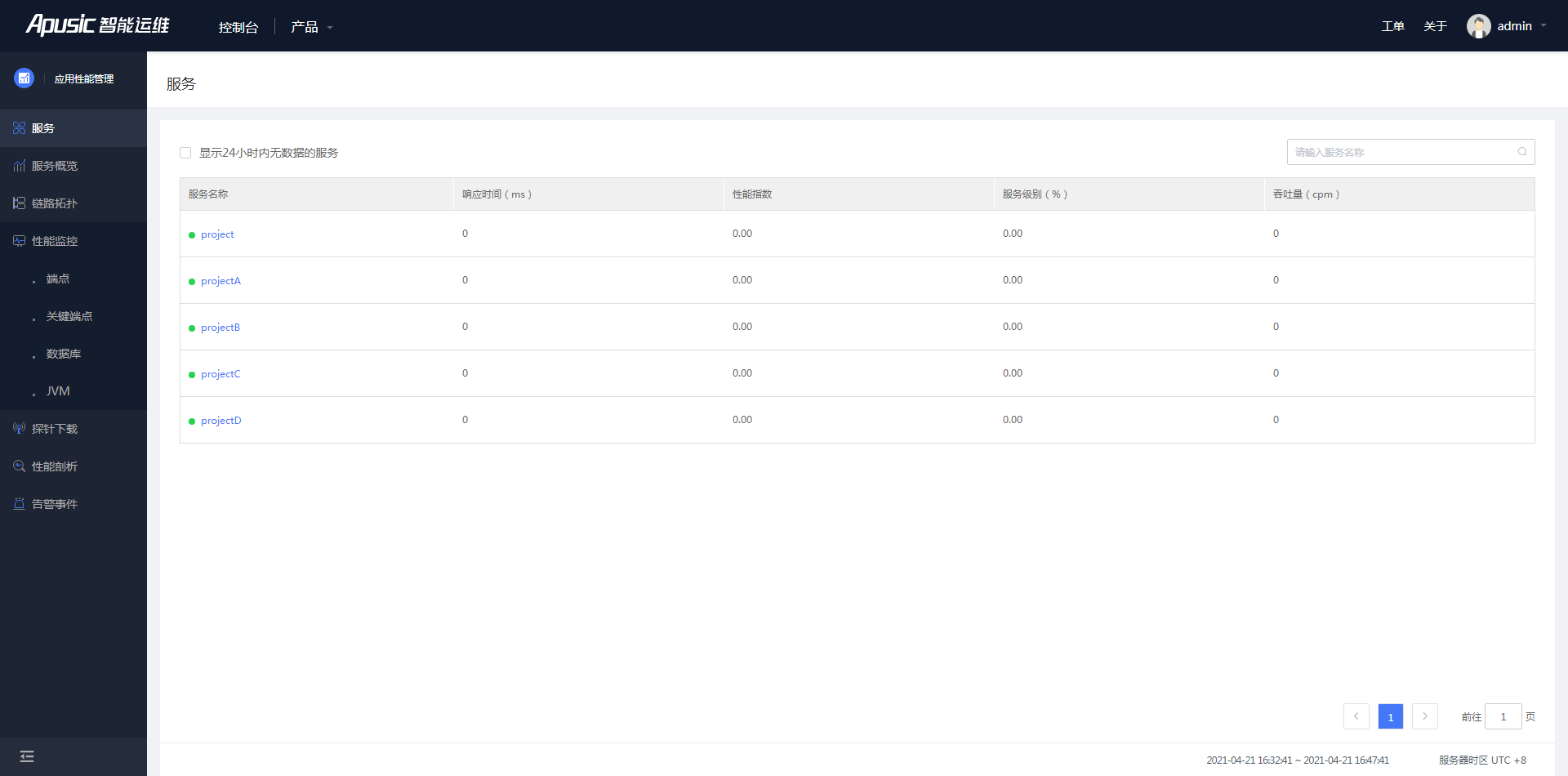

控制台首页产品下拉列表中切换至应用性能管理，出现如下图则表明部署成功 。

图4- 3应用性能管理服务首页

# 停止运行服务

  1. 关闭应用性能管理web界面，使用kill命令终止应用性能管理前端进程。
# netstat -lntp | grep 9080
tcp6       0      0 :::9080                 :::*               LISTEN      19348/java
1
2
  1. 关闭应用性能管理后台，使用kill命令终止应用性能管理后台进程。
# netstat -lntp | grep 11800
tcp6       0      0 :::11800                :::*             LISTEN      19323/java
1
2

# 卸载服务

  1. 删除ApusicAPM安装部署目录，即可完成卸载操作。
rm –rf /${PATH}/AMP/apusic-skywalking-apm-bin*
1

# 附录: 环境组件安装

# 安装JDK

进入Oracle官网(https://www.oracle.com/technetwork/java/javase/downloads/index.html (opens new window))，下载对应的JDK版本包进行安装，这里以jdk-8u181-linux-x64.tar.gz版本为例介绍JDK安装流程。

  1. 创建存放java的目录，将jdk安装包解压到特定目录下。
mkdir /usr/local/java
tar –zxvf jdk-8u181-linux-x64.tar.gz  -C /usr/local/java
1
2
  1. 配置java环境变量。
vi /etc/profile
1
  1. 在/etc/profile里面添加如下内容，修改完成后，wq保存并退出（先按Esc，接着输入:wq）。
export JAVA_HOME=/usr/local/java/jdk1.8.0_181
export JAVA_BIN=/usr/local/java/jdk1.8.0_181/bin
export PATH=$PATH:$JAVA_HOME/bin
export CLASSPATH=.:$JAVA_HOME/lib/dt.jar:$JAVA_HOME/lib/tools.jar
export JAVA_HOME JAVA_BIN PATH CLASSPATH
1
2
3
4
5
  1. 配置完成后，输入source profile，再输入java -version命令查看是否配置成功，如果显示java version "jdk1.8.0_181"信息，则表示已经配置成功。
source profile
java -version
1
2

# 安装Redis

Web控制台运行需要Redis缓存服务，以下是Redis的简要安装步骤。

  1. 下载5.05版本在 /usr/local/ 下新建一个 redis 文件夹。
wget http://download.redis.io/releases/redis-5.0.4.tar.gz
1
  1. 在 /usr/local/ 下新建一个 redis 文件夹。
cd /usr/local
mkdir redis
1
2
  1. 解压redis-5.0.5.tar.gz安装包。
tar -zxvf redis-5.0.5.tar.gz
1
  1. 安装 gcc 环境。
yum install gcc-c++
1
  1. 进入解压后的 redis-5.0.5 目录，执行 make 命令。
cd redis-5.0.5
make
1
2
  1. 进入 redis-5.0.5的src 目录后执行 make install命令。
cd src/
make install
1
2
  1. 在 redis 目录下创建 bin 和 etc 两个文件夹。
mkdir -p /usr/local/redis/bin
mkdir -p /usr/local/redis/etc
1
2
  1. redis-5.0.5 里的主配置文件 redis.conf 移动到刚创建的 etc 文件夹。
cd redis-5.0.5
mv redis.conf /usr/local/redis/etc/
1
2
  1. 将 src 目录里带有绿色标识的文件全都移动到刚创建的 bin 文件夹。
cd src/
mv mkreleasehdr.sh redis-benchmark redis-check-aof redis-check-rdb redis-cli redis-sentinel  redis-server redis-trib.rb /usr/local/redis/bin/
1
2
  1. 进入 etc 目录，修改 redis.conf 文件。
cd /usr/local/redis/etc/
vi redis.conf
1
2
  1. 注释掉 bind 127.0.0.1 这一行。
#bind 127.0.0.1
1
  1. 将 protected-mode 属性改为 no（关闭保护模式，不然会阻止远程访问；同上，正式服务器项目上线可不修改）。
protected-mode no
1
  1. 将 daemonize 属性改为 yes （这样启动时就在后台启动）。
daemonize yes
1
  1. 设置密码（可选，建议还是设个密码）, 修改完成后，保存并退出。
requirepass redispassword
1
  1. 在 redis 目录下执行,启动redis，查看redis是否成功启动。
cd /usr/local/redis/
./bin/redis-server /usr/local/redis/etc/redis.conf
ps -ef | grep redis
1
2
3

# 安装MySQL

ApusicAPM的监控平台的运行依赖数据库服务，当前支持MySQL，人大金仓等多种类型的关系数据库部署。此处以MySQL为例介绍数据库的安装过程，其他类型数据库请参考数据库厂商产品安装指南进行。

  1. 首先关闭linux的防火墙，执行命令。
chkconfig iptables off
1

  1. 从mysql官网上下载自己适合的mysql版本https://dev.mysql.com/downloads/mysql/5.6.html#downloads，进入mysql官网，进行下载，以下载mysql-5.6.46-linux-glibc2.12-x86_64.tar.gz为例。

  2. 将下载好的mysql压缩文件放置在linux的/usr/local文件夹下，解压mysql安装包。

tar zxvf mysql-5.6.46-linux-glibc2.12-x86_64.tar.gz
1
  1. 将解压后的文件重命名为mysql。
mv mysql-5.6.46-linux-glibc2.12-x86_64 mysql
1
  1. 创建mysql用户组及用户。
groupadd mysql
useradd -r -g mysql mysql
1
2
  1. 进入到mysql目录，执行添加MySQL配置的操作。
cp support-files/my-medium.cnf /etc/my.cnf
或：cp support-files/my-default.cnf /etc/my.cnf
1
2

是否覆盖？按y 回车

  1. 编辑/etc/my.cnf文件。
vi /etc/my.cnf
1
  1. 在my.cnf文件中添加或者修改相关配置，更改完成后保存退出。
#These are commonly set, remove the # and set as required.
basedir = /usr/local/mysql
datadir = /usr/local/mysql/data
port = 3306
# server_id = .....
socket = /tmp/mysql.sock
character-set-server = utf8
skip-name-resolve
log-err = /usr/local/mysql/data/error.log
pid-file = /usr/local/mysql/data/mysql.pid
1
2
3
4
5
6
7
8
9
10
  1. 在mysql当前目录下设定目录的访问权限（注意后面的小点，表示当前目录）。
chown -R mysql .
chgrp -R mysql .
scripts/mysql_install_db --user=mysql
chown -R root .
chown -R mysql data
1
2
3
4
5
  1. 上面第三步执行可能会出现下面的错误。
[root@localhost mysql-mult]# ./scripts/mysql_install_db  --defaults-file=conf/3306my.cnf
FATAL ERROR: please install the following Perl modules before executing ./scripts/mysql_install_db:
1
2
  1. 解决方法 ：安装autoconf库。
yum -y install autoconf
1
  1. 初始化数据（在mysql/bin或者mysql/scripts下有个 mysql_install_db可执行文件初始化数据库），进入mysql/bin或者mysql/scripts目录下，执行下面命令。
./mysql_install_db --verbose --user=root --defaults-file=/etc/my.cnf --datadir=/usr/local/mysql/data --basedir=/usr/local/mysql
1
  1. 启动mysql，进入/usr/local/mysql/bin目录，执行下面命令。
./mysqld_safe --defaults-file=/etc/my.cnf --socket=/tmp/mysql.sock --user=root
1

注意，如果光标停留在屏幕上，表示启动成功，需要我们先关闭shell终端，再开启一个新的shell终端，不要执行退出操作。如果出现 mysql ended这样的语句，表示Mysql没有正常启动，你可以到log中查找问题。

  1. 设置开机启动，新开启shell中断后，进入mysql目录，执行下面命令。
cp /usr/local/mysql/support-files/mysql.server /etc/init.d/mysqld
cp /usr/local/mysql/support-files/mysql.server /etc/rc.d/init.d/mysql
chmod 700 /etc/init.d/mysql
chkconfig --add mysqld
chkconfig --level 2345 mysqld on
chown mysql:mysql -R /usr/local/mysql/
1
2
3
4
5
6
  1. 重启linux。
reboot
1
  1. 查看mysql状态。
service mysqld status
1
  1. 添加远程访问权限
  1. 添加mysql命令。
ln  -s /usr/local/mysql/bin/mysql  /usr/bin
1
  1. 登录mysql，更改访问权限。
mysql -uroot –p  #密码为空直接回车,运行以下三条命令。
GRANT ALL PRIVILEGES ON *.* TO 'root'@'%' IDENTIFIED BY 'yourpassword' with grant option;
GRANT ALL PRIVILEGES ON *.* TO 'root'@'localhost' IDENTIFIED BY 'yourpassword' with grant option;
1
2
3
  1. 退出mysql。
exit
1
  1. mysql安装完毕。

# 安装ElasticSearch

ApusicAPM平台的Tracing 数据存储依赖Elasticsearch存储器，需要搭建一个 Elasticsearch 服务。

  1. 修改Linux系统的限制配置，打开文件vim /etc/security/limits.conf 。
* soft nofile 65536
* hard nofile 65536
* soft nproc 65536
* hard nproc 65536
es - memlock unlimited
es - nofile 65536
1
2
3
4
5
6
  1. 修改系统控制权限，更改当前用户拥有的内存权限太小，打开文件vim /etc/sysctl.conf。
vm.max_map_count=262144
1
  1. 使系统控制权限配置生效。
/sbin/sysctl -p
1

  1. 从elasticsearch官网上https://www.elastic.co/cn/downloads/elasticsearch，下载适合的elasticsearch6或7的版本，进行下载。

  2. 以的elasticsearch-6.8.6.tar.gz安装包为例，将下载好的elasticsearch压缩文件放置在linux的/usr/local文件夹下，解压elasticsearch压缩包。

tar -zxvf elasticsearch-6.8.6.tar.gz
1
  1. 将解压后的文件重命名为elasticsearch。
mv elasticsearch-6.8.6.tar.gz elasticsearch
1
  1. 添加es用户，将文件夹elasticsearch赋予es权限。
useradd es
chown -R es:es /usr/local/elasticsearch
1
2
  1. 创建elasticsearch数据文件的保存地址，并将文件夹权限赋值给es用户。
mkdir –p /data/elasticsearch
chown -R es:es  /data/elasticsearch
1
2
  1. 打开elasticsearch.yml文件vim /usr/local/elasticsearch/config/elasticsearch.yml，文件内增加如下代码。
discovery.type: single-node
cluster.name: es #集群名称，相同名称为一个集群
node.name: node-1 #节点名称，集群模式下每个节点名称唯一
node.master: true #当前节点是否可以被选举为master节点，是：true、否：false
node.data: true   #当前节点是否用于存储数据，是：true、否：false
network.host: 0.0.0.0  #设置可访问的客户端ip。0.0.0.0代表任意客户端访问
#cluster.initial_master_nodes: ["node-1"]   #之后新增的配置，写入候选主节点的设备地址，在开启服务后可以被选为主节点
discovery.zen.ping.unicast.hosts: ["localhost"]#新节点通过广播的形式加入集群
path.data: /data/elasticsearch/data   #索引数据存放的位置
path.logs: /data/elasticsearch/logs   #日志文件存放的位置
bootstrap.memory_lock: false    #需求锁住物理内存，是：true、否：false
bootstrap.system_call_filter: false    #SecComp检测，是：true、否：false
http.port: 9200   #对外提供的http端口，默认 9200
http.cors.enabled: true    #是否支持跨域，是：true，在使用插件时需要此配置
http.cors.allow-origin: "*"   #表示支持所有域名
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
  1. 打开jvm.options文件，vim /usr/local/elasticsearch/config/jvm.options，修改jvm.options文件如下。
-Xms2g
-Xmx2g
1
2
  1. 切换为es用户,使用es用户启动Elasticsearch。
es us
/usr/local/elasticsearch/bin/elasticsearch -d
1
2
  1. 查看elasticsearch运行状态，或者在浏览器访问错误!超链接引用无效。,可以成功访问，elasticsearch安装完毕。
netstat –lntp | grep 9200
1

# 附录: 集群高可用安装

# 集群环境准备

# 服务器规划

IP 主机名 CPU 内存 磁盘 用途
172.18.100.168 linux-100-168 8 16G 500G collector、zookeeper、elasticsearch
172.18.100.169 linux-100-169 8 16G 500G collector、zookeeper、elasticsearch
172.18.100.170 linux-100-170 8 16G 500G collector、zookeeper、elasticsearch
172.18.100.181 linux-100-181 8 16G 500G ui、console、mysql、redis、live-demo

# 安装JDK1.8

各节点都要安装，具体步骤请参照第5章附录：环境组件安装------>5.1安装JDK。

# 安装路径

# 各节点都要执行
$ sudo mkdir /applications
1
2

# 关闭防火墙

# 各节点都要执行
$ sudo systemctl stop firewalld
$ sudo systemctl disable firewalld
1
2
3

# Collector集群安装

# 集群依赖安装

# ZooKeeper集群安装

  1. 解压zookeeper到/applications目录
$ sudo tar zxvf apache-zookeeper-3.5.8-bin.tar.gz -C /applications
$ cd /applications
$ sudo mv apache-zookeeper-3.5.8-bin zookeeper
$ cd zookeeper
1
2
3
4
  1. 配置zookeeper
# 备份默认配置
$ sudo cpconf/zoo_sample.cfgconf/zoo_sample.cfg.bak
$ sudo mv conf/zoo_sample.cfg conf/zoo.cfg
$ sudo vim conf/zoo.cfg
修改如下：
...
dataDir=/applications/zookeeper/data
dataLogDir=/applications/zookeeper/logs
...
autopurge.snapRetainCount=500
autopurge.purgeInterval=24
server.1=172.18.100.168:2888:3888
server.2=172.18.100.169:2888:3888
server.3=172.18.100.170:2888:3888
1
2
3
4
5
6
7
8
9
10
11
12
13
14
  1. 生成数据和日志目录
$ sudo mkdir -p /applications/zookeeper/data
$ sudo mkdir -p /applications/zookeeper/logs
1
2
  1. 远程拷贝zookeeper到各个节点
$ cd ../..
# 拷贝到172.18.100.169，输入root账户的密码完成传输
$ sudo scp -r /applications/zookeeper root@172.18.100.169:/applications
#拷贝到172.18.100.170
$ sudo scp -r /applications/zookeeper root@172.18.100.170:/applications
1
2
3
4
5
  1. 给zookeeper各节点分配server-id 此步骤需要远程登录到各个节点进行手动分配。
# 172.18.100.168节点的server-id分配指定为1；
$ sudo sh -c "echo '1'> /applications/zookeeper/data/myid"
# 172.18.100.169节点的server-id分配指定为2；
$ sudo sh -c 'echo "2"> /applications/zookeeper/data/myid'
# 172.18.100.170节点的server-id分配指定为3；
$ sudo sh -c 'echo "3"> /applications/zookeeper/data/myid'
1
2
3
4
5
6
  1. 启动zk服务
# 分别进入到各节点的/applications/zookeeper/bin/下启动 zookeeper
$ cd  /applications/zookeeper/bin/
$ sudo ./zkServer.sh start
1
2
3
  1. 测试 在以上三个几点任意一个测试即可
# 测试集群的效果：
$ ./zkCli.sh -server 172.18.100.168:2181,172.18.100.169:2181,172.18.100.170:2181
# 查看zk集群的日志
$ ./zkServer.sh status
1
2
3
4
  1. 编写 ZooKeeper 启动文件
$ sudo vim /usr/lib/systemd/system/zookeeper.service
[Unit]
Description=zookeeper.service
After=network.target
[Service]
Type=forking
Environment=JAVA_HOME=/usr/java/jdk1.8.0_291-amd64
User=root
Group=root
ExecStart=/applications/zookeeper/bin/zkServer.sh start
ExecStop=/applications/zookeeper/bin/zkServer.sh stop
ExecReload=/applications/zookeeper/bin/zkServer.sh restart
[Install]
WantedBy=multi-user.target
1
2
3
4
5
6
7
8
9
10
11
12
13
14
  1. 启动服务
# 步骤6有启动，则需关闭，否则会端口冲突
$ ./zkServer.sh stop
# 分别进入到各节点执行
$ sudo systemctl daemon-reload
$ sudo systemctl start zookeeper
$ sudo systemctl enable zookeeper
1
2
3
4
5
6

# Easticsearch集群安装

  1. 安装elasticsearch
# 168~170各节点都要执行，这里选版本7.7.1是因为官方有arm64的安装包，不用手动自行构建
$ sudo yum install -y elasticsearch-7.7.1-x86_64.rpm
1
2
  1. 配置elasticsearch集群
$ sudo cp /etc/elasticsearch/elasticsearch.yml /etc/elasticsearch/elasticsearch.yml.bak
$ sudo vim /etc/elasticsearch/elasticsearch.yml
修改如下：
# 定义集群名称
cluster.name: skywalking
# 本机的hostname，hostname指令查看本机的主机名
node.name: linux-100-168
node.master: true
node.data: true
# data和logs目录，应该放在空间较大的数据盘，避免放入系统盘
path.data: /appdata/elasticsearch/data
path.logs: /appdata/elasticsearch/logs
...
network.host: 0.0.0.0
http.port: 9200
...
# 集群的host
discovery.zen.ping.unicast.hosts: ["172.18.100.168", "172.18.100.169", "172.18.100.170"]
discovery.zen.minimum_master_nodes: 2
# 集群的hostname
cluster.initial_master_nodes: ["linux-100-168", "linux-100-169", "linux-100-170"]
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
  1. 配置JVM信息
# 备份默认配置
$ sudo cp /etc/elasticsearch/jvm.options /etc/elasticsearch/jvm.options.bak
# 修改jvm.options配置
$ sudo vim /etc/elasticsearch/jvm.options
修改如下：
-Xms4g
-Xmx4g
...
-XX:+UseConcMarkSweepGC
-XX:CMSInitiatingOccupancyFraction=75
-XX:+UseCMSInitiatingOccupancyOnly
...
-Djava.io.tmpdir=${ES_TMPDIR}
-XX:+HeapDumpOnOutOfMemoryError
# /appdata为数据盘路径
-XX:HeapDumpPath=/appdata/elasticsearch
-XX:ErrorFile=/appdata/elasticsearch/logs/hs_err_pid%p.log
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
  1. 创建相关目录
# elasticsearch的data和log目录创建在数据盘目录/appdata/
$ sudo mkdir -p  /appdata/elasticsearch/data
$ sudo mkdir -p  /appdata/elasticsearch/logs
$ sudo chown -R elasticsearch:elasticsearch /appdata/elasticsearch
1
2
3
4
  1. 启动服务
# 查看进程是否启动，可以用这个命令ps -ax | grep elasticsearch
$ sudo systemctl start elasticsearch
$ sudo systemctl enable elasticsearch
# 关闭指令：
$ sudo systemctl stop elasticsearch
1
2
3
4
5
  1. 验证服务
$ curl 172.18.100.168:9200/_cluster/stats?pretty
# 查看节点状态：
$ curl 172.18.100.168:9200/_nodes/process?pretty
1
2
3

# collector集群安装

  1. 解压collector到/applications目录
$ sudo tar zxvf apusic-skywalking-apm-bin-es7.tar.gz -C /applications
1
  1. 配置collector连接zookeeper
$ cd /applications/apusic-skywalking-apm-bin-es7
# 备份默认配置
$ sudo cp config/application.yml config/application.yml.bak
$ sudo vimconfig/application.yml
修改如下：
cluster:
  selector: ${SW_CLUSTER:zookeeper}
  ...
  zookeeper:
    nameSpace: ${SW_NAMESPACE:"SW_CLUSTER_ZK_NAMESPACE"}
    hostPort: ${SW_CLUSTER_ZK_HOST_PORT:172.18.100.168:2181,172.18.100.169:2181,172.18.100.170:2181}
    ...
1
2
3
4
5
6
7
8
9
10
11
12
  1. 配置collector连接elasticsearch
$ sudo vim config/application.yml
修改如下：
storage:
  selector: ${SW_STORAGE:elasticsearch7}
  ...
  elasticsearch7:
    ...
    clusterNodes: ${SW_STORAGE_ES_CLUSTER_NODES:172.18.100.168:9200,172.18.100.169:9200,172.18.100.170:9200}
    ...
    bulkActions: ${SW_STORAGE_ES_BULK_ACTIONS:2000} # Execute the bulk every 2000 requests
    ...
1
2
3
4
5
6
7
8
9
10
11
  1. 修改collector启动脚本
修改初始化内存2G， 最大可用6G
$ sudo vim bin/oapService.sh
JAVA_OPTS=”-Xms2G -Xmx6G”
1
2
3
  1. 远程拷贝程序到其它节点
# 拷贝到169
$ sudo scp -r /applications/apusic-skywalking-apm-bin-es7 root@172.18.100.169:/applications
# 拷贝到170
$ sudo scp -r /applications/apusic-skywalking-apm-bin-es7 root@172.18.100.170:/applications
1
2
3
4
  1. 启动
在三台节点上分别进行启动操作。
启动指令：
$ sudo bin/oapService.sh
1
2
3
  1. 验证
# 查看进程：
$ ps -ax | grep  skywalking
1
2
  1. 编写 collector 启动文件
$ sudo vim /usr/lib/systemd/system/oap-server.service
[Unit]
Description=oap-server.service
After=network.target
[Service]
Type=forking
Environment=JAVA_HOME=/usr/java/jdk1.8.0_291-amd64
User=root
Group=root
ExecStart=/applications/apusic-skywalking-apm-bin-es7/bin/oapService.sh
WorkingDirectory=/applications/apusic-skywalking-apm-bin-es7
[Install]
WantedBy=multi-user.target
$ sudo cp bin/oapService.sh bin/oapService.sh.bak
$ sudo vim bin/oapService.sh
删除行首License相关注释
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
  1. 启动服务
# 如步骤6有启动oapService进程，用kill -9 杀死，以防端口冲突
$ sudo systemctl daemon-reload
$ sudo systemctl start oap-server
$ sudo systemctl enable oap-server
1
2
3
4

# UI单机安装

这里为了简化部署，将ui及其依赖console采用单机部署，如需集群部署请参照《金蝶Apusic监控平台V3.0产品安装手册》--->第8章 附录：集群高可用安装--->8.4AMP组件高可用部署。

# UI依赖安装

# MySQL

参照第5章 附录：环境组件安装--->安装MySQL。

# Redis

参照第5章 附录：环境组件安装--->安装Redis。

# Console单机部署

照《金蝶Apusic监控平台V3.0产品安装手册》--->第4章安装Web控制台。

# UI 安装

  1. 解压ui到/applications目录
sudo tar zxvf apusic-skywalking-apm-bin-es7.tar.gz -C /applications
1
  1. 配置UI
$ cd /applications/apusic-skywalking-apm-bin-es7
$ sudo vim webapp/webapp.yml
# 修改collector listOfServers选项
...
collector:
  ...
  ribbon:
    ...
    listOfServers: 172.18.100.168:12800,172.18.100.169:12800,172.18.100.170:12800
    ...
...
# 修改数据源
spring:
  ...
  datasource:
    ...
    url: jdbc:mysql://172.18.100.181:3306/amp_apm_webapp?useUnicode=true&characterEncoding=utf8&useSSL=false
    ...
...
# 修改控制台
amp:
  console:
    url: http://172.18.100.181:9000
...
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
  1. 启动UI
$ sudo bin/webappService.sh
1
  1. 验证
# 查看UI启动日志
$ tail -f logs/webapp.log
1
2
  1. 编写 collector 启动文件
$ sudo vim /usr/lib/systemd/system/apm-webapp.service
[Unit]
Description=apm-webapp.service
After=network.target
[Service]
Type=forking
Environment=JAVA_HOME=/usr/java/jdk1.8.0_291-amd64
User=root
Group=root
ExecStart=/applications/apusic-skywalking-apm-bin-es7/bin/webappService.sh
[Install]
WantedBy=multi-user.target
$ sudo cp bin/webappService.sh bin/webappService.sh.bak
$ sudo vim bin/webappService.sh
删除行首License相关注释
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
  1. 启动服务
# 如步骤3有启动webappService进程，用kill -9 杀死，以防端口冲突
$ sudo systemctl daemon-reload
$ sudo systemctl start apm-webapp
$ sudo systemctl enable apm-webapp
1
2
3
4

# 验证集群安装

  1. 解压live-demo到/applications目录
$ sudo tar zxvf live-demo-assembly.tar.gz -C /applications
1
  1. 启动服务
$  export COLLECTOR_SERVER_LIST=172.18.100.168:11800,172.18.100.169:11800,172.18.100.170:11800
$  cd live-demo/bin
$  ./startup.sh
1
2
3
  1. 请求服务
$ curl http://localhost:8764/projectA/test
1
  1. UI查看结果
登录控制台，进入应用性能管理，查看UI拓扑图和调用链
1
编辑页面 (opens new window)

← 用户手册→
